激光焊接可以用那么保護(hù)氣，都有什么作用？

發(fā)布時(shí)間：2019-06-29 | 來(lái)源：星鴻藝激光焊接運(yùn)營(yíng)部 | 分享：

農(nóng)激光焊接吹什么保護(hù)氣，怎么吹？該不該吹氣，相信很多人并不是非常的明白。本文就羅列一些激光焊接工藝中保護(hù)氣體是如何的正確使用。在激光焊接過(guò)程中，保護(hù)氣體會(huì)影響焊縫成型、焊縫質(zhì)量、焊縫熔深及熔寬、氧化、氣孔，極大多數(shù)情況下，吹入保護(hù)氣體會(huì)對(duì)焊縫產(chǎn)生積極的影響作用，但是也可能會(huì)帶來(lái)不利的作用。

正確的吹入保護(hù)氣體會(huì)有效保護(hù)焊縫熔池減少甚至避免被氧化，減少焊接過(guò)程中的飛濺，有效減少焊縫氣孔，可以促使焊縫熔池凝固時(shí)均勻鋪展，使得焊縫成型均勻美觀，對(duì)一些特別金屬能減少蒸汽羽或者等離子云對(duì)激光的屏蔽作用，增大激光的有效利用率。

沒有正確的吹入保護(hù)氣體，可能會(huì)導(dǎo)致焊縫變差，焊縫力學(xué)性能降低，可能導(dǎo)致焊縫熔池金屬被外力干擾嚴(yán)重造成焊縫塌陷，裂紋或者成型不均勻。保護(hù)氣體流量越大，會(huì)影響激光能量對(duì)焊縫熔深造成一定影響。

氬氣Ar
Ar的電離能相對(duì)最低，在激光作用下電離程度較高，不利于控制等離子體云的形成，會(huì)對(duì)激光的有效利用率產(chǎn)生一定的影響，但是Ar活性非常低，很難與常見金屬發(fā)生化學(xué)反應(yīng)，而且Ar成本不高，除此之外，Ar的密度較大，有利于下沉至焊縫熔池上方，可以更好的保護(hù)焊縫熔池，因此可以作為常規(guī)保護(hù)氣體使用。

氮?dú)釴2
N2的電離能適中，比Ar的高，比He的低，在激光作用下電離程度一般，可以較好的減小等離子體云的形成，從而增大激光的有效利用率。氮在一定溫度下可以與鋁合金、碳鋼發(fā)生化學(xué)反應(yīng)，產(chǎn)生氮化物，會(huì)提高焊縫脆性，韌性降低，對(duì)焊縫接頭的力學(xué)性能會(huì)產(chǎn)生較大的不利影響，所以不建議使用氮?dú)鈱?duì)鋁合金和碳鋼焊縫進(jìn)行保護(hù)。而氮與不銹鋼發(fā)生化學(xué)反應(yīng)產(chǎn)生的氮化物可以提高焊縫接頭的強(qiáng)度，會(huì)有利于焊縫的力學(xué)性能提高，所以在焊接不銹鋼時(shí)可以使用氮?dú)庾鳛楸Ｗo(hù)氣體。

氦氣He
He的電離能最高，在激光作用下電離程度很低，可以很好的控制等離子體云的形成，激光可以很好的作用于金屬，而且He活性非常低，基本不與金屬發(fā)生化學(xué)反應(yīng)，是很好的焊縫保護(hù)氣體，但是He的成本太高，一般大批量生產(chǎn)型產(chǎn)品不會(huì)使用該氣體，He一般用于科學(xué)研究或者附加值非常高的產(chǎn)品。

保護(hù)氣體目前常規(guī)的吹入方式有兩種：旁軸側(cè)吹和同軸吹氣

吹氣方式的選擇，一般情況下建議采用側(cè)吹保護(hù)氣體的方式。

保護(hù)氣體吹入方式選擇原則:首先需要明確的是，所謂的焊縫被“氧化”僅是一種俗稱，理論上是指焊縫與空氣中有害成分發(fā)生化學(xué)反應(yīng)導(dǎo)致焊縫質(zhì)量變差，常見是焊縫金屬在一定溫度下與空氣中的氧、氮、氫等發(fā)生化學(xué)反應(yīng)。防止焊縫被“氧化”就是減少或者避免這類有害成分與高溫狀態(tài)下的焊縫金屬接觸，這種高溫狀態(tài)不僅僅是熔化的熔池金屬，而是從焊縫金屬被熔化時(shí)一直到熔池金屬凝固并且其溫度降低至一定溫度以下整個(gè)時(shí)間段過(guò)程。

根據(jù)焊接工件的選擇

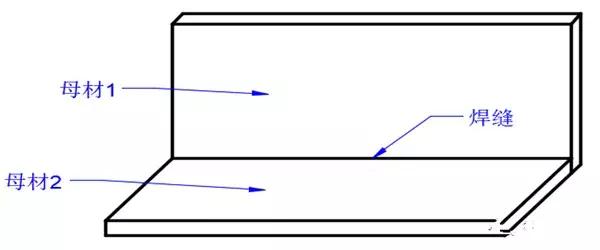

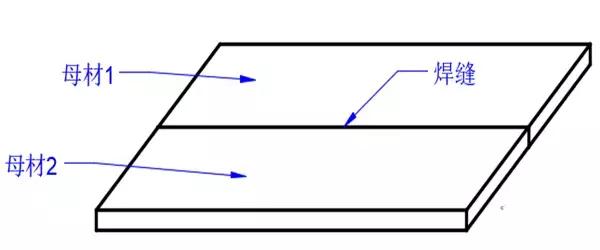

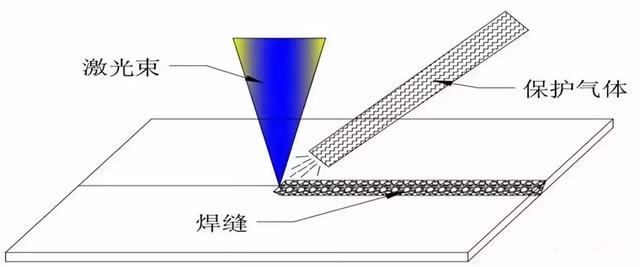

直縫焊接產(chǎn)品的焊縫形狀為直線狀，接頭形式為對(duì)接接頭、搭接接頭、陰角角縫接頭或者疊焊接頭均可，此類型的產(chǎn)品均是采用圖1所示的旁軸側(cè)吹保護(hù)氣體方式為佳。

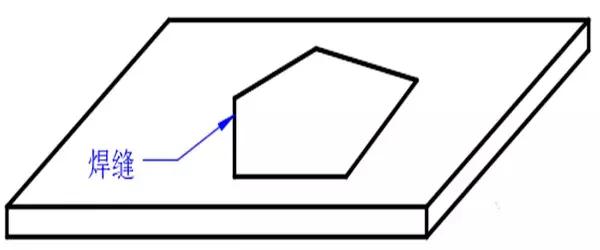

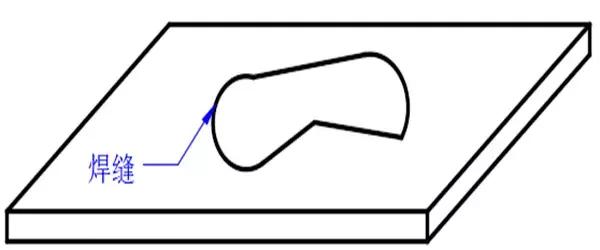

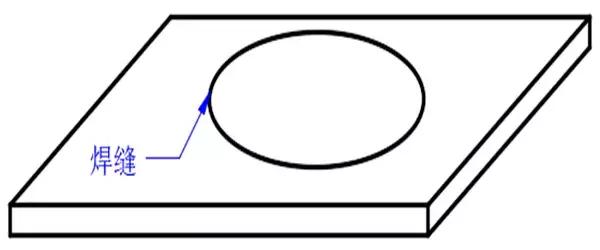

平面封閉圖形焊縫產(chǎn)品的焊縫形狀為平面圓周狀、平面多邊形狀、平面多段線狀等封閉型圖形，接頭形式為對(duì)接接頭、搭接接頭、疊焊接頭等均可，此類型產(chǎn)品均是采用圖2所示的同軸保護(hù)氣體方式為佳。

保護(hù)氣體的選用直接影響到焊接生產(chǎn)的質(zhì)量、效率及成本，但由于焊接材質(zhì)的多樣性，在實(shí)際焊接過(guò)程中，焊接氣體的選用也比較復(fù)雜，需要綜合考慮焊接材質(zhì)、焊接方法、焊接位置，以及要求的焊接效果，通過(guò)焊接測(cè)試才能選擇更適合的焊接氣體，達(dá)到更佳的焊接結(jié)果。

上一頁(yè)： 手持激光焊機(jī)
下一頁(yè)： 農(nóng)機(jī)齒輪采用激光焊接工藝
