激光焊接機(jī)焊接方式分類(lèi)

發(fā)布時(shí)間：2015-08-07 | 來(lái)源：星鴻藝激光焊接運(yùn)營(yíng)部 | 分享：

   根據(jù)激光對(duì)工件的作用方式，激光焊接機(jī)焊接可分為脈沖激光焊和連續(xù)激光焊。脈沖激光焊時(shí)，輸入到工件上的能量是斷續(xù)的、脈沖的，每個(gè)激光脈沖在焊接過(guò)程中形成一個(gè)圓形焊點(diǎn)。連續(xù)激光焊在焊接過(guò)程中形成一條連續(xù)的焊縫。
    根據(jù)實(shí)際作用在工件上的功率密度，多功能激光焊接機(jī)焊接可分為熱傳導(dǎo)焊(功率密度小于l05W／crn2)和深熔焊(功率密度大于或等于10s Wlcrn2)。
    (1)熱傳導(dǎo)焊  熱傳導(dǎo)焊時(shí)，激光將金屬表面加熱到熔點(diǎn)與沸點(diǎn)之間，金屬材料表面將所吸收的激光能轉(zhuǎn)變?yōu)闊崮�，使金屬表面溫度升高而熔化，然后通過(guò)熱傳導(dǎo)方式把熱能傳向金屬內(nèi)部，使熔化區(qū)逐漸擴(kuò)大，凝固后形成焊點(diǎn)或焊縫，其熔深輪廓近似為半球形。
    熱傳導(dǎo)焊的特點(diǎn)是激光光斑的功率密度小，很大一部分光被金屬表面所反射，光的吸收率較低，焊接熔深淺，焊接速度慢。熱傳導(dǎo)焊主要用于薄(厚度小于1mm)、小工件的焊接加工。

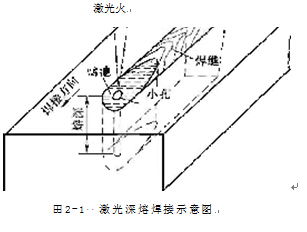

    (2)深熔焊  深熔焊時(shí)，當(dāng)激光光斑上的功率密度足夠大，金屬表面在激光束作用下，溫度迅速上升到沸點(diǎn)，金屬迅速蒸發(fā)形成的蒸氣壓力、反沖力等能克服熔融金屬的表面張力以及液體的靜壓力等而形成小孔，激光束可直接深入材料內(nèi)部，  因而能形成深寬比大的焊縫。

   如果激光功率足夠大而材料相對(duì)較薄，激光焊接機(jī)形成的小孔貫穿整個(gè)板厚且背面可以接收到部分激光，這種方法也可稱(chēng)為薄板激光小孔效應(yīng)焊。
    從機(jī)理上看，這兩種焊接方法的酋提都是焊接時(shí)存在小孔，二者沒(méi)有本質(zhì)的區(qū)別。小孔周?chē)�被熔池金屬所包��，熔化金屬的重力及表面張力有使小孔彌合的趨�?shì)，而連續(xù)產(chǎn)生的金屬蒸氣則力圖維持小孔的存在。隨光束的運(yùn)動(dòng)，小孔將隨著光束運(yùn)動(dòng)，但其形狀和尺寸卻是穩(wěn)定的。
    小孔的前方形成一個(gè)傾斜的燒蝕前沿。在這個(gè)區(qū)域，小孔的周?chē)�存在壓力梯度和溫度梯��，在壓力梯度的作用下，燒熔材料繞小孔的周邊由前沿向后沿流動(dòng)。溫度梯度沿小孔的周邊建立了一個(gè)前面大后面小的表面張力，這就進(jìn)一步驅(qū)使熔融材料繞小孔周邊由前沿向后沿流動(dòng)，最后在小孔后方凝固起來(lái)形成焊縫。激光焊接機(jī)焊接時(shí)伴有聲音和顏色的變化，可據(jù)此監(jiān)控焊接過(guò)程。

上一頁(yè)： 鍵盤(pán)激光打標(biāo)
下一頁(yè)： 激光焊和其他三種焊接方法比較
