鎂合金激光焊接的環(huán)保問題解決方案
發(fā)布時間：2016-05-27 | 來源：星鴻藝激光焊接運營部 | 分享：
鑄造鎂合金結(jié)構(gòu)件因在減輕結(jié)構(gòu)重量方面具有良好的減震效果而在航空航天領(lǐng)域得到廣泛的應(yīng)用。鎂合金具有較低的熔沸點和較高的蒸汽壓，在焊接制造過程極易形成大量的金屬蒸汽和粉塵顆粒。減少鎂合金焊接材料在制造過程中的揮發(fā)和燃燒，已經(jīng)成為鎂合金綠色焊接制造的重要問題。
焊接技術(shù)作為裝備制造領(lǐng)域的共性技術(shù)，已經(jīng)成為影響鎂合金在航空航天裝備制造領(lǐng)域應(yīng)用的關(guān)鍵技術(shù)之一。
其關(guān)鍵在于提高鎂合金焊接材料的沸點，減少鎂合金焊接過程的質(zhì)量損失。由于鎂合金具有較少的核外電子及較大的原子半徑，鎂合金的金屬鍵能相對較弱，因此具有較低的熔沸點。通過在鎂合金中添加稀土、Zn、Al 等多種元素，并精確控制元素比例，使鎂合金與這些元素分別形成具有團簇特征的密排拓撲結(jié)構(gòu)及高熔沸點的金屬間化合物，有效地提高了鎂合金焊接材料的沸點（由1100℃提高到1422℃）。焊縫內(nèi)部未出現(xiàn)氣孔、夾雜以及宏觀裂紋，鎂合金母材的晶粒尺度為40~50μm ；熱影響區(qū)寬度約為250μm，熱影響區(qū)晶粒相比于母材未見明顯長大；焊縫區(qū)的掃描電鏡照片顯示焊縫的晶粒尺度為5~16μm，晶界處發(fā)現(xiàn)了析出的金屬間化合物（主要為β-Mg17Al12）。對焊接接頭進行了拉伸強度測試，測試結(jié)果顯示試件在母材和焊縫區(qū)域均可發(fā)生斷裂，表明焊縫的拉伸強度與母材相當(dāng)。
T 型結(jié)構(gòu)件的穿透焊接技術(shù)已在飛機制造領(lǐng)域得到廣泛應(yīng)用。采用低功率激光誘導(dǎo)電弧復(fù)合焊接方法，實現(xiàn)了2mm 鎂合金板材的穿透焊接，接頭形貌如圖6 所示（參數(shù)：激光功率300W，電弧電流100A，焊接速度1m/min，送絲速度1875mm/min）。T 型結(jié)構(gòu)件壁板和筋板之間熔合良好，未見明顯缺陷。

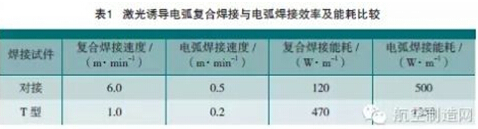

表1 給出了對接板材及T 型結(jié)構(gòu)件電弧焊及激光誘導(dǎo)電弧復(fù)合焊的制造效率及焊接能耗（計算時考慮了激光加工設(shè)備及冷卻系統(tǒng)的整體能耗）。可以發(fā)現(xiàn)，采用激光誘導(dǎo)電弧復(fù)合焊方法可以在顯著提高焊接制造效率的同時降低單位長度的焊接能耗，對于發(fā)展鎂合金的綠色焊接制造技術(shù)起到了積極的促進作用。
推薦閱讀/ RECOMMENDED NEWS
- [2019-07-13]手持激光焊機
- [2019-04-26]手持激光焊槍！光纖連續(xù)/脈沖手持焊接頭
- [2019-04-26]激光焊優(yōu)勢，和相關(guān)配置與工藝介紹
- [2019-03-28]鋁材激光焊接效果
- [2019-03-09]激光焊接應(yīng)用前景
- [2019-01-14]激光焊接會越來越普及！
- [2018-12-01]金屬工件激光焊接
- [2018-11-15]激光焊接設(shè)備多少錢
- [2019-06-29]激光焊接可以用那么保護氣，都有什么作用？
- [2019-06-02]農(nóng)機齒輪采用激光焊接工藝
- [2019-01-24]鈑金行業(yè)激光焊接解決方案
- [2018-12-03]汽車?yán)淠骷す夂附咏鉀Q方案
- [2018-09-01]廚具激光焊接
- [2018-07-07]銅激光焊接
- [2018-06-16]電池蓋帽激光焊接
- [2018-06-09]304不銹鋼激光焊接
上一頁： 激光焊接機最符合哪些產(chǎn)品需求？
下一頁： 光纖激光焊接機的近年最新重大突破
