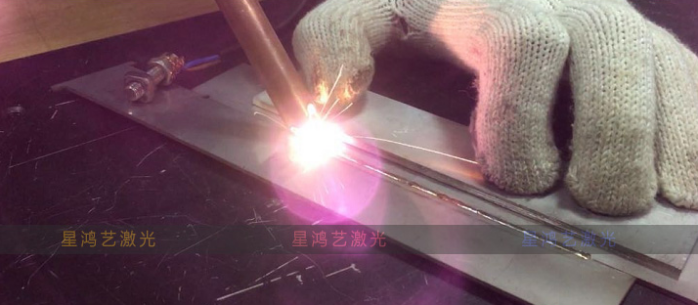

手持激光擺動焊接機:比傳統的手持激光焊機焊接優勢明顯，在焊接過程中通過PLC控制系統可以設置激光擺動幅度（范圍：0mm-5mm）。通過擺幅可以自動以焊縫寬度，解決了傳統手持激光焊對焊縫要求高的缺陷。大大提升了焊接容錯率 。而且增加了安全保護措施，只對金屬出光！其操作簡單易上手，結構簡單易維護，體積大大減小，而且可以在焊接過程中可以送絲焊接，適合工業和家用。

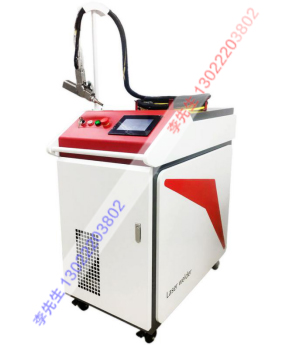

激光焊機設備示意圖

手持激光焊機產品介紹

使用星鴻藝激手持激光焊機前請閱讀本片文章,方便日后操作維修只用！

1.設備描述

星鴻藝知行業，懂市場，更了解客戶，所以我們的每一款產品從研發之初就站在客戶的角度出發，以打造高性價比的設備來感恩客戶，接客戶所需，解客戶所“難”。給客戶帶來實實在在的實惠，現在咨詢價格更加“震撼”...

1.1 設備優勢
加工效率高：相比氬弧焊，效率提升50%以上；

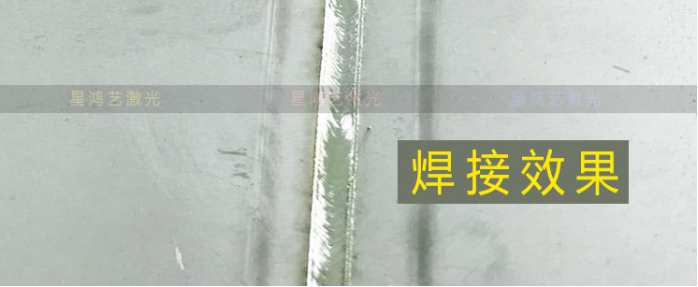

加工質量優：焊縫光滑均勻，突起極小，焊接后易打磨，或無需打磨；
操作更簡單：手持頭采用人體工程學設計，方便握持，輕便易操作；
加工方式更靈活：可以根據加工需要，使用脈沖點焊，連續焊，準連續焊等；
使用成本極低：超高的光點轉換效率，為企業節省大量的使用成本支付，
人工成本：無需專業焊工，普通人都可以操作；

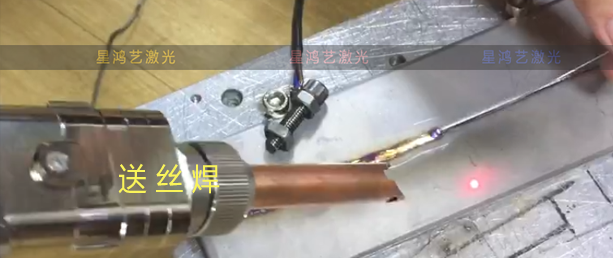

焊接特點：焊縫寬度可自定義，可以送絲焊，對焊縫間隙要求比普通激光焊低。

1.1 設備參數

設備擴展：
激光功率根據實際產品焊接需求可選（500W-1500W），操作模式可以定定制，高級程度，操作簡單，常見的金屬材料都可以焊接，焊接穿透能力強。有優秀的焊接性能，可以搭載，機械手，龍門結構，各類工作臺，后續可擴展能力強。

適用材料與行業：

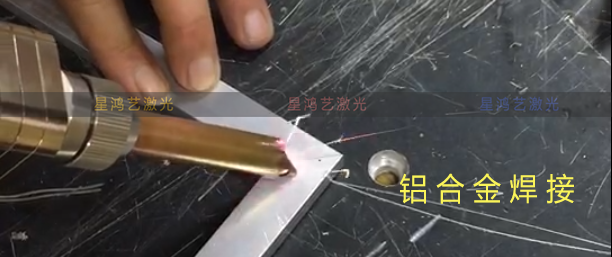

適用不銹鋼、碳鋼、硅鋼片、銅、鋁合金、金、銀、鉻、鎳、鈦、鉭等多種金屬或合金,也用于多種異種材料間的焊接。廣泛應用于精密儀器儀表，電子元件，家電，醫療器械，手機通訊，手機機零件，電腦外殼，水槽，不銹鋼廚衛產品，真空保溫杯，傳感器，模具配件，保險柜，配電箱，不銹鋼制品，鋁制品，銅制品，合金材料，鐘表眼鏡，首飾珠寶，五金構件等行業。

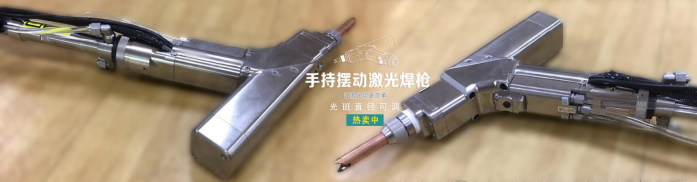

2.手持?jǐn)[動激光焊槍介紹:

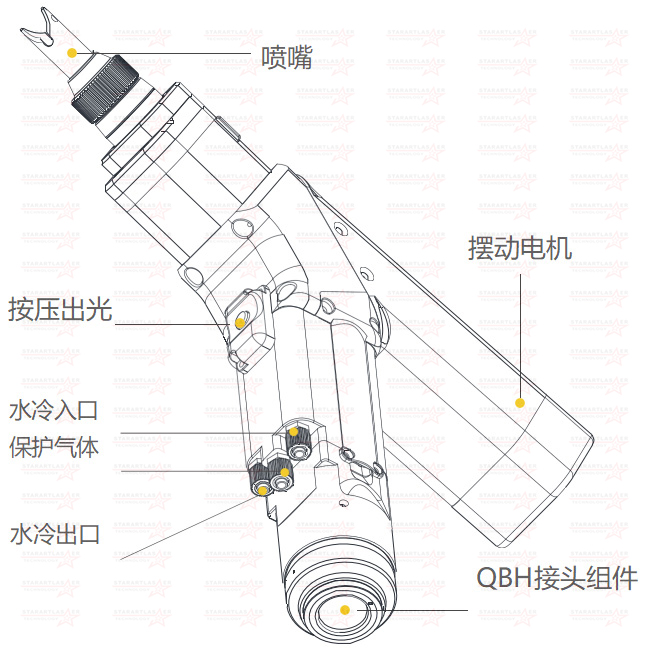

2.1手持?jǐn)[動激光焊槍產品描述

注： 1水管連接，使用時必須保證水量充足，水壓在0.4MPa以上；氣管接口； 請保持所連接的管線的折彎半徑不小于30mm。

2.2設計與功能
1.內部設計靈巧，良好的交互控制系統，擴大了加工部件公差范圍及焊縫寬度， 解決了光斑細小的劣勢，焊縫成形更好。

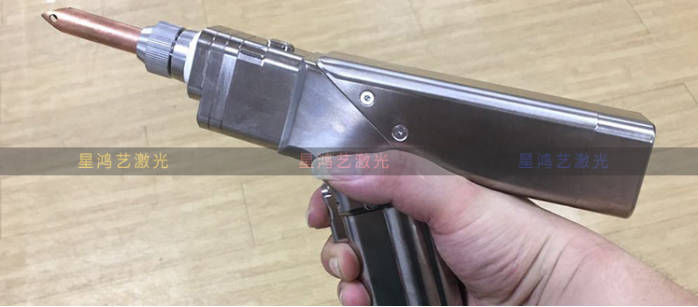

2.造型輕便，采用身體工程學設計方法，握感舒適；一手輕松掌控，操作簡單易上手。
3.具有多個安全警報，移開工件后自動鎖光，安全性高。
4.焊縫美觀，速度快、無耗材，無焊痕，無變色，無需后期打磨。
5.可配置多種角度噴嘴，滿足不同產品焊接需求。

2.3輔助媒介
為保護焊接處不氧化，使焊接處得到良好的保護，所使用的保護氣體應具備不與焊接體發生有害的化學反應的化學特性。
保護氣質量必須符合ISO 8573-1:2010, Class 2.4.3標準，不可有雜質粒子、水、油。 保護氣體純度越高，保護鏡片壽命越長。

2.4 手持?jǐn)[動頭技術參數

2.5 QBH與光纖連接

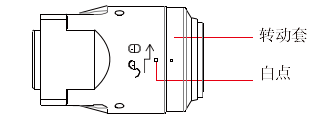

第一步：旋轉下圖所示的轉動套前，確認轉動套側面紅點與外套白點在一條線上。

第二步：把光纖棒的防塵蓋取下，用無塵清潔棒和無水乙醇清潔光纖棒頭部。安裝前，必須檢查光纖棒水晶頭之保護帽是否鎖緊，避免保護帽在機器工作時因為松動而影響焊接效果、燒毀光纖頭或切割頭。

第三步：取下QBH的防塵蓋，將清潔好的光纖頭與QBH同軸，并保證QBH上的白點與光纖頭的定位槽（光纖頭上的長槽）在同一直線上，再將光纖頭輕輕插入QBH，直至光纖頭與QBH兩接觸面貼合。

第四步：光纖頭插入QBH后，用手輕壓轉動套，并沿轉動外套上箭頭方向旋動轉動套約15度。到位后，用手提起轉動套，直至轉動套底面基本與QBH頂部平齊，再以相同方向旋轉轉動套至極限即可。轉動力度應適中。

注：1.插拔光纖頭需輕插輕拔；2. 插拔時，要使QBH和光纖接頭同軸線進出；3.操作過程需盡量保持無塵狀態

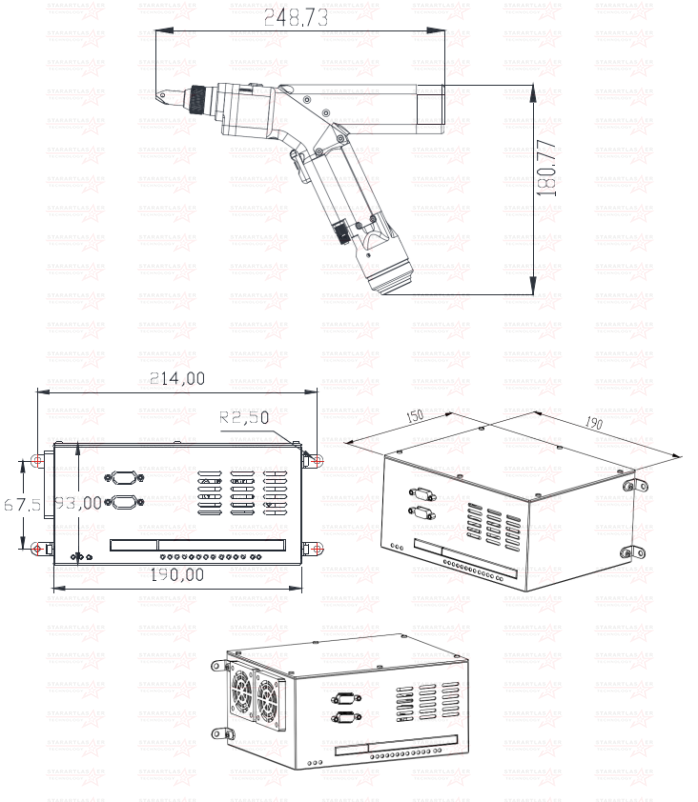

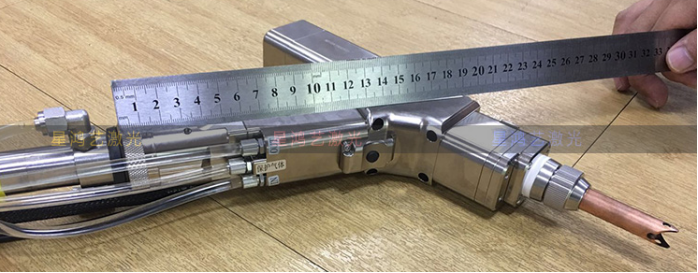

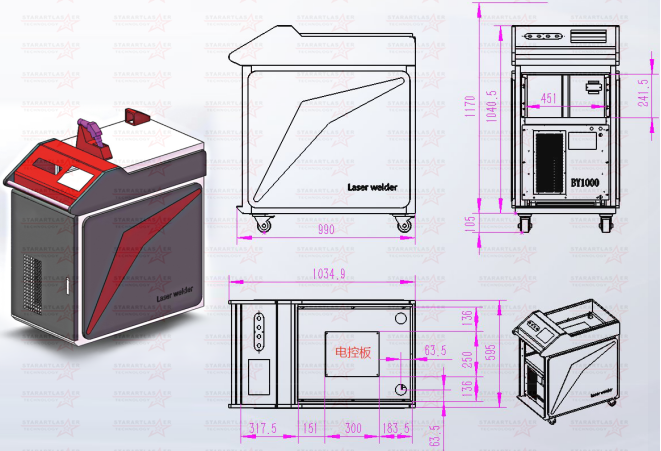

2.6 結構與尺寸

2.7 QBH與光纖頭的保養與維護

任何裝入激光頭的激光電路設備必須仔細進行除塵處理！
如果必須更換鏡片組件，則相關工作必須在干凈的環境下進行！
任何裝配或是部件更換必須在干凈的環境下進行！
在移除舊的鏡片組件前，請準備好新的組件！
如果沒有備用鏡片組件，建議向本公司采購！
在條件難達到要求時，建議立即用不粘膠保護膜封住鏡片移除后的開口！
盡量減少激光頭通路暴露于空氣中的時間以防灰塵和臟污進入！
任何安全或是保護設備被移除后，必須在設備運行或是調試之前重新裝入；
檢查并確認該設備運行良好。
QBH與光纖接頭連接處用不干膠紙包覆，避免灰塵進入間隙，導致保養難度增加 ；
光纖接頭冷卻水管連接好，不能漏水，如QBH意外進水，請立即停止使用，并返回我司處理。

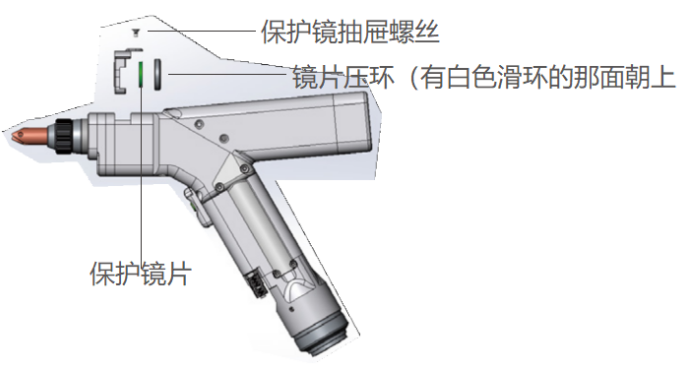

2.8 保護鏡片更換

1.把保護鏡抽屜螺絲松開，取出保護鏡抽屜組件；
2.把鏡片壓環（有白色滑環的那面朝上）拿出來；
3.把保護鏡片（D18*2）取出來，換成新的；
4.待鏡片放在保護鏡座內后，把鏡片壓環（有白色滑環的那面朝上）壓 在鏡片上，此時保護鏡片要剛好壓在鏡片壓環的凹槽內；
5.把保護鏡抽屜組價整個裝回手持焊接頭內，并鎖好螺絲。

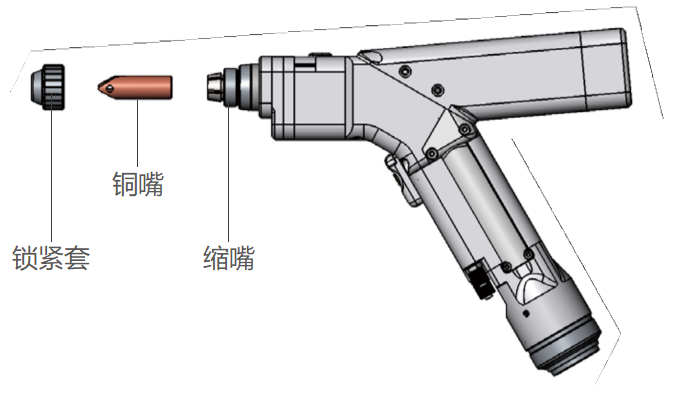

2.9銅嘴更換

1.把鎖緊套扭松并取出來；
2.把銅嘴取出，更換成新的銅嘴，并插入到縮嘴內；
3.把鎖緊套鎖緊。

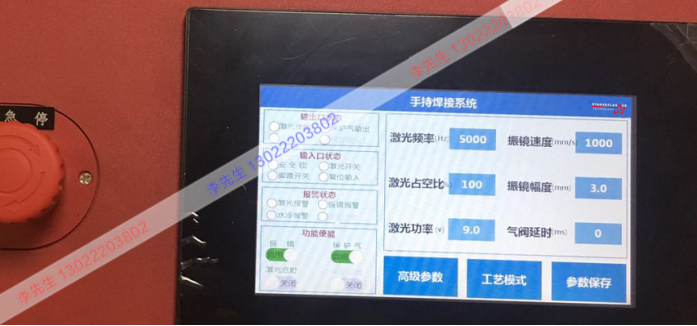

3.手持激光焊機操作界面

3.1 功能介紹：

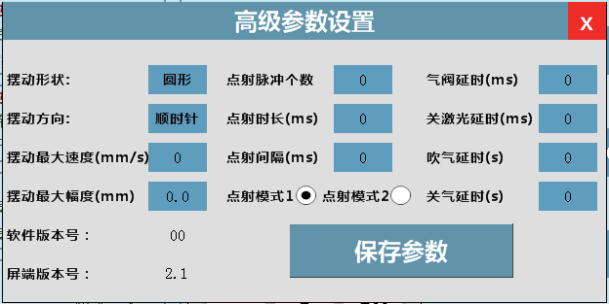

3.2 高級操作介紹：

在顯示界面點擊高級參數按鈕，進入到密碼輸入界面( 密碼：27702280 )，對相應的參數進行設置，并點擊保存參數退出該界面。

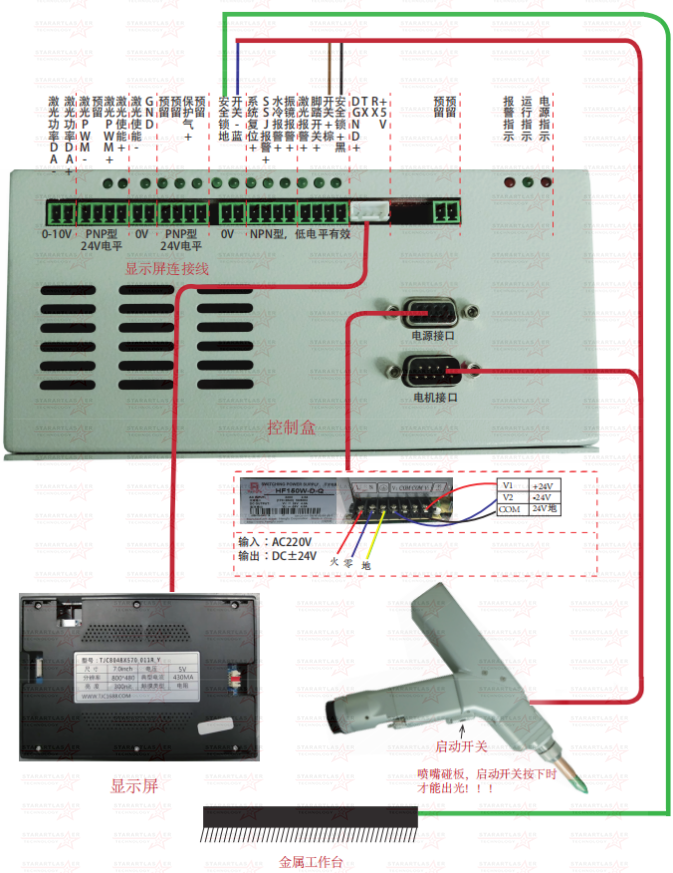

4. 手持焊機電氣部分介紹

4.1端口定義與指示燈：

4.2輸入控制口：

4.3激光控制口

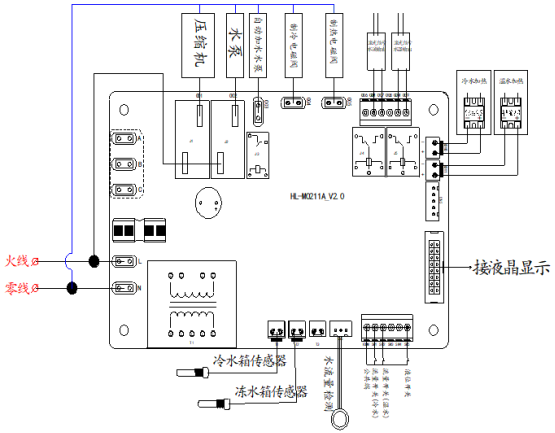

5.內置冷水機

5.1 水箱介紹 本產品采用高性能軍品微控制器作主控器件，具有結構美觀，可靠性高，抗干擾強的特點。整機結構緊湊，體積小機械強度高。制冷效果好，效率高等特點。
● 故障報警保護，本機故障時主動輸出故障信號
● 密閉式水箱或開發式 加水放便 （若水量不夠，水位線表示或自動報警）
● 加水快捷 桶裝水接口
● 實時溫度監測及顯示 水流量顯示
● 可移動輪子 方便安裝與移動
● 采用自主開發控制器 多功能設定，

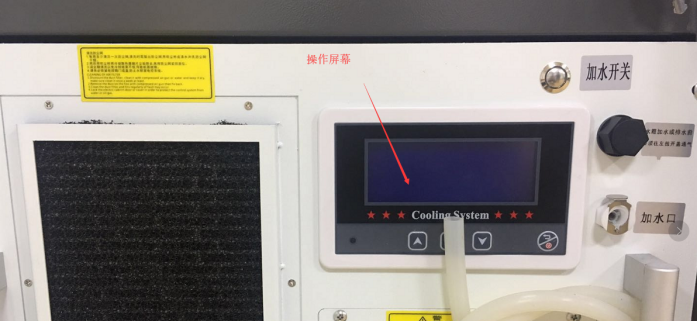

初次安裝后通電機組為待機狀態，此時按面板“開/關”鍵可啟動機器。出廠默認設定為25度 設定溫差為0.1 溫水設置溫度28度 溫水設置回差1度 。開機狀態下長按“開/關”鍵可關閉機器。

開機或關機狀態下按“設置”鍵可進入主菜單，按“上/+”或“下/-”鍵選擇子菜單，按“設置”鍵進入，進入跟菜單時按“上/+”或“下/-”鍵修該參數值，按“開/關”鍵保存并退出設置（設置完成后不按任何鍵超時系統自動保存并退出）。

5.2 參數設置表

5.3 手持激光焊機冷水機故障簡易處理
當系統出現故障或告警時，故障輸出端口斷開（正常時導通）。依據顯示器顯示的故障名進行簡單排查。如排查后仍不能清除故障請與我公司售后處聯系
注：故障輸出端口連接機內繼電器觸點（干接點，不帶電），要求工作電流≤5A，電太小于300V

5.4 安全注意事項
● 首次安裝通電前應仔細檢查接線及電壓是否正確
● 若發現異�，F(xiàn)象（如著火燒焦的氣味）請立刻切斷電源與廠家聯系，尋求處理辦法
● 請人員負責安裝機組安裝不當可能導致漏電，漏水或火災 如需要拆除和重新安裝機組請與廠家人員聯系
● 通過控制器的開關系統，切勿通拔出電源插頭的方法來開關機組 過大的電流可能會燒損插頭及斷路，造成人身危險
● 電源連接牢固，電線絕緣層完好，過松的電線和破損的電線可能導致觸電，短路或火災
● 勿將手指，棍捧的異物伸進機組的出風口，否則會損壞機組或造成人身的傷害
● 機組運行過程中 保持通風
● 機組上勿站人或放置物品
● 勿用濕手操作機組，否則可能觸電
● 接地線，機組應有良好的接地，地線切不可接到煤氣管， 水管，電話線上，接地不良導致觸電事故
● 安裝流電保護裝置，不安裝流電保護裝置可能觸電
