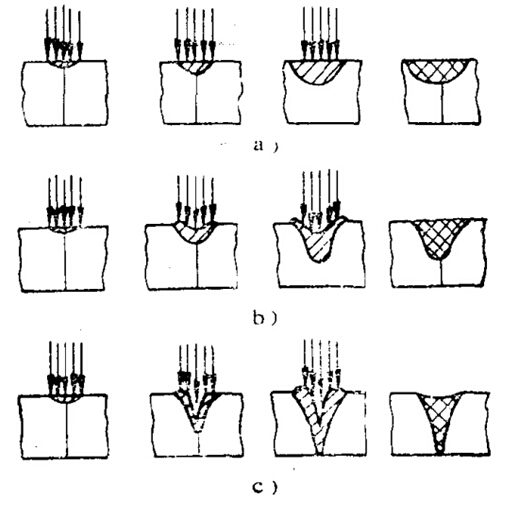

如圖所示為不同功率密度的熔化過程。圖a是典型的傳熱熔化焊接。功率密度為IO5～106W/cm，脈沖時(shí)間為10-8～10-2S。由于能量密度不太大，還不足以引起強(qiáng)烈蒸發(fā)，焊縫形狀象半球形。一般的脈沖激光焊接就屬這一種•圖b，大多數(shù)激光焊接時(shí)出現(xiàn)較強(qiáng)的蒸發(fā)。在蒸氣壓力作用下，熔池表面下凹，如果表面能力足以阻止周圍熔融金屬濺射，切斷光束后，末凝固的金屬流回填充下凹，焊縫形狀為表面略雖凹形的圓錐形，熔化深度較圖。要大些，
    圖c當(dāng)光束的功率密度增大至lO8—107W／cm2時(shí)，熔池形成細(xì)小的深孔，孔中的金屬一部分蒸發(fā)了，另一部分被排擠到熔池周圍，形成深寬比更大的下凹圓錐形焊點(diǎn)。
